产品详细信息
原产地: 中国
品牌名称: DLX
认证: ISO9001
产品型号: k型热电偶延长线
付款及装运条款
最小订货量: 5 Kg

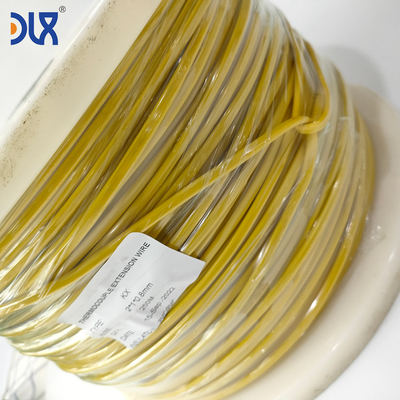

包装: 带纸箱的线轴包装，带塑料袋的线圈包装
交货周期: 5-21天
供货能力: 每月300吨
产品名称: |
热电偶 K 延长线 |
关键词: |
K 型延长线 0.5x2,PVC 护套 K 延长电缆,PVC K 热电偶延长电缆 |
温度范围: |
32 至 392°F（0 至 200°C） |
正极: |
镍铬 |
负极: |
镍硅 |
产品名称: |
热电偶 K 延长线 |
关键词: |
K 型延长线 0.5x2,PVC 护套 K 延长电缆,PVC K 热电偶延长电缆 |
温度范围: |
32 至 392°F（0 至 200°C） |
正极: |
镍铬 |
负极: |
镍硅 |

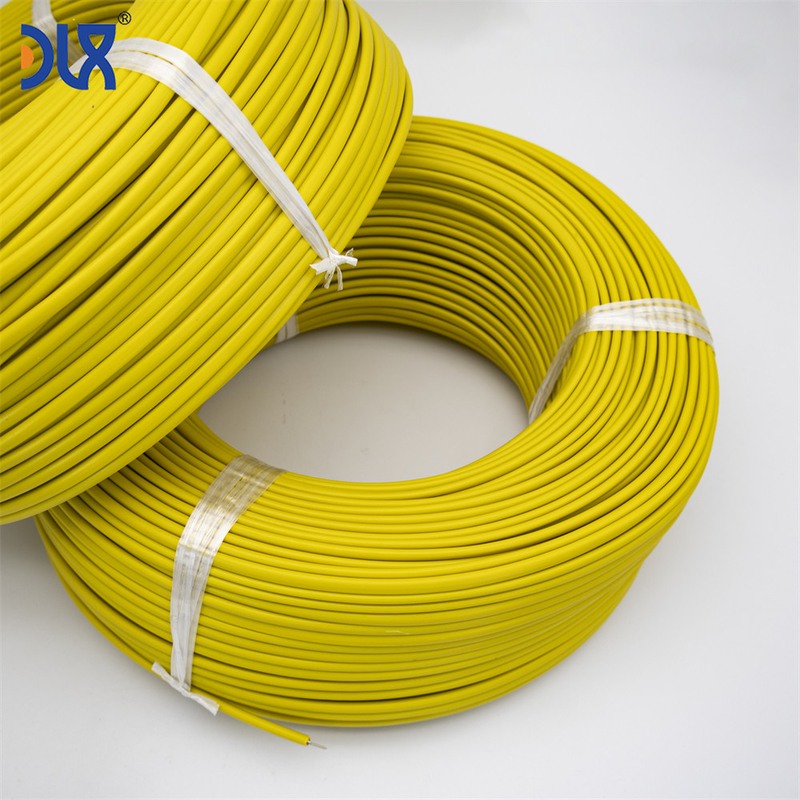

K型延长线0.5*2红黑PVC绝缘带PVC护套。
热电偶延长 线
K型延长线0.5*2红黑PVC绝缘带PVC护套。导体为K型热电偶材质，材质为镍铬、镍硅或镍铝。 其结构与双绞线仪表电缆类似，但导体材料不同。热电偶在过程中用于感测温度，并连接到高温计以进行指示和控制。热电偶和高温计通过热电偶延长电缆/热电偶补偿电缆进行电气传导。用于这些热电偶电缆的导体需要具有与用于感测温度的热电偶相似的热电 (emf) 特性。
我厂主要生产KX、NX、EX、JX、NC、TX、SC/RC、KCA、KCB型热电偶补偿丝，用于测温仪表及电缆。我们的热电偶补偿产品均按照GB/T 4990-2010《热电偶延长补偿电缆合金线》（中国国家标准）和IEC584-3《热电偶第3部分-补偿线》（国际标准）生产。
| 代码 | 热电偶的导线组件 | |
| +正极 | -负极 | |
| N | 镍铬硅（NP） | 镍硅镁(NN) |
| K | 镍铬 (KP) | 镍铝(Si) (KN) |
| E | 镍铬 (EP) | Cu-Ni<康铜> (EN) |
| J | 铁 (日本) | 铜镍<康铜> (JN) |
| T | 铜 (TP) | 铜镍<康铜> (TN) |
工作温度范围
| 直径/毫米 | 长时间工作温度/℃ | 短时工作温度/℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
| 热电偶编号索引 | 补偿线类型 | 使用分类 | 测量结温/℃ | 标准EMF值/μV | 精度等级 | 普通级 | ||
| 容差 μV | 热电动势范围 μV | 容差 μV | 热电动势范围 μV | |||||
| S或R | SC或RC | G | 100 | 646 | ±30 | 616~676 | ±60 | 586~706 |
| H | 100 | 646 | - | - | ±60 | 586~706 | ||
| 200 | 1 1441 | - | - | 1.381~1 501 | ||||
| K | KX、KCA | G | -25 | -968 | ±40 | -924~-1012 | ±80 | -880~-1056 |
| 或 KCB | 100 | 4 096 | 4 052~4 140 | 4 008~4 184 | ||||
| H | -25 | -968 | ±40 | -924~-1012 | ±88 | -880~-1056 | ||
| 100 | 4 096 | 4 052~4 140 | 4 008~4 184 | |||||
| 200 | 8 138 | 8 094~8 182 | 8 050~8 226 | |||||
| N | NX 或 NC | G | -25 | -646 | ±43 | -603~-689 | ±86 | -560~-732 |
| 100 | 2 774 | 2 731~2 817 | 2 688~2 860 | |||||
| H | -25 | -646 | ±43 | -603~-690 | ±86 | -560~-732 | ||
| 100 | 2 774 | 2 731~2 817 | 2 688~2 860 | |||||
| 200 | 5913 | 5 870~5 956 | 5 827~5 999 | |||||
| E | EX | G | -25 | -1432 | ±81 | -1 351~-1 513 | ±138 | -1 294~-1 570 |
| 100 | 6 319 | 6238~6400 | 6 181~6 457 | |||||
| H | -25 | -1432 | ±81 | -1 351~- 1513 | ±138 | -1 294~-1 570 | ||
| 100 | 6 319 | 6 238~6 400 | 6 181~6 457 | |||||
| 200 | 13 421 | 13 340~13 502 | 13 283~13 559 | |||||
| J | JX | G | -25 | -1239 | ±62 | -1 177~-1 301 | ±123 | -1 116~-1 362 |
| 100 | 5 269 | 5 207~5 331 | 5 146~5 392 | |||||
| H | -25 | -1239 | ±62 | -177~-1301 | ±123 | -1 116~-1 362 | ||
| 100 | 5 269 | 5 207~5 331 | 5 146~5 392 | |||||
| 200 | 10779 | 10 717~10 841 | 10656~10902 | |||||
| T | TX | G | -25 | -940 | ±30 | -910~-970 | ±60 | -850~-1000 |
| 100 | 4 279 | 4 249~4 309 | 4 189~4 339 | |||||
| H | -25 | -940 | ±48 | -892~-988 | ±90 | -850~-1 030 | ||
| 100 | 4 279 | 4231~4 327 | 4 189~4 369 | |||||
| 200 | ||||||||
尺寸范围
线材：0.12 至 8.0 毫米。
最高连续工作温度：高达 2,300F (1,260C)
短期使用：2,336F (1,280C)
热电偶级导线，-454 至 2300F（-270 至 1,260C）
延长线，32 至 392F（0 至 200C）
