产品详细信息
原产地: 中国
品牌名称: DLX
认证: CE,ROHS,ISO 9001
产品型号: T型热电偶延长线
付款及装运条款
最小订货量: 5 Kg

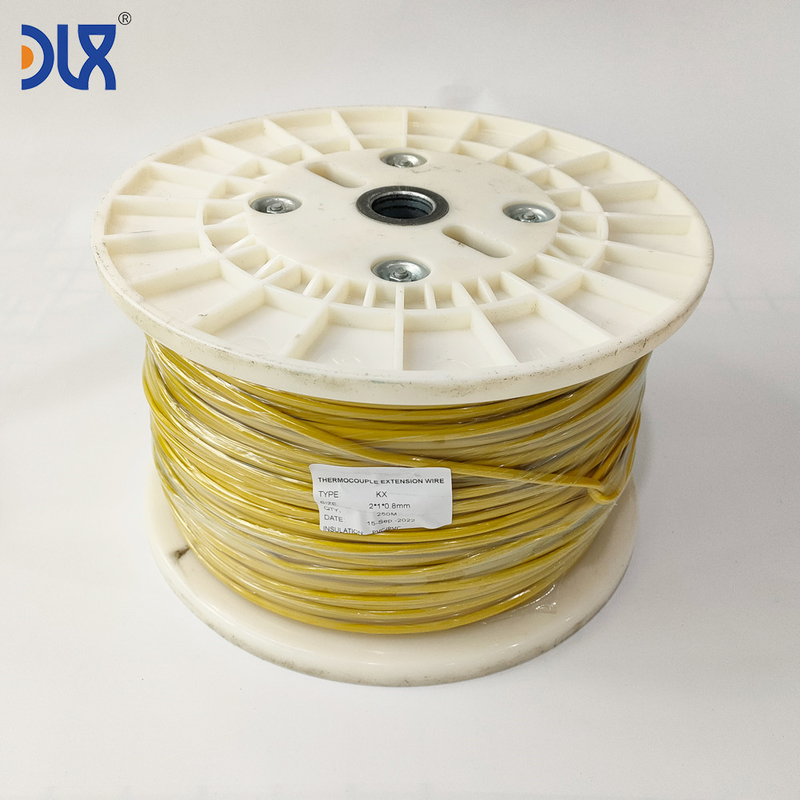

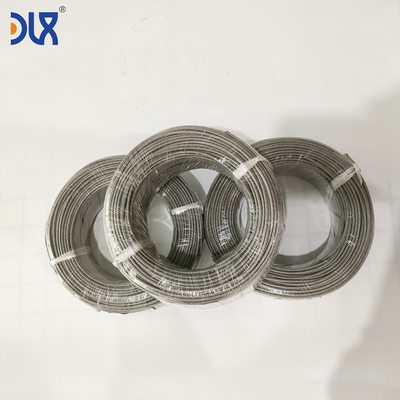

包装: 线轴包装采用纸箱，线圈包装采用塑料袋
交货周期: 5-21天
供货能力: 每月300吨
产品名称: |
热电偶延长线 |
关键词: |
TP热电偶延长线,0.1mm 延伸级热电偶线,T 型热电偶延长线 |
温度范围: |
32 至 392°F（0 至 200°C） |
正极: |
铜 |
负极: |
铜镍 |
误差: |
+/- 0.5C 或 0.4% |
产品名称: |
热电偶延长线 |
关键词: |
TP热电偶延长线,0.1mm 延伸级热电偶线,T 型热电偶延长线 |
温度范围: |
32 至 392°F（0 至 200°C） |
正极: |
铜 |
负极: |
铜镍 |
误差: |
+/- 0.5C 或 0.4% |

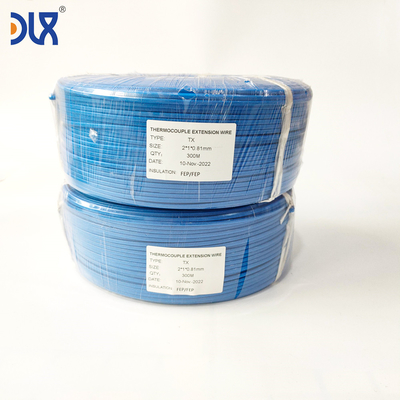

T型热电偶延长线（TP--铜、TN--Cu-Ni ）：
铜-铜镍热电偶延长线（T 型）也称为铜-康铜热电偶。它是一种非常稳定的热电偶，通常用于极低温应用，例如低温或超低温冷冻机。它也存在于其他实验室环境中。 T 型在 –380F 至 392F（–200C 至 200C）之间具有出色的重复性。
我厂主要生产KX、NX、EX、JX、NC、TX、SC/RC、KCA、KCB型热电偶补偿丝，用于测温仪表及电缆。我们的热电偶补偿产品均按照GB/T 4990-2010《热电偶延长补偿电缆合金线》（中国国家标准）和IEC584-3《热电偶第3部分-补偿线》（国际标准）生产。
热电偶补偿电缆也可称为仪表电缆，因为它们用于过程温度测量。其结构与双绞线仪表电缆类似，但导体材料不同。热电偶在过程中用于感测温度，并连接到高温计以进行指示和控制。热电偶和高温计通过热电偶延长电缆/热电偶补偿电缆进行电气传导。用于这些热电偶电缆的导体需要具有与用于感测温度的热电偶相似的热电 (emf) 特性。
热电偶线
| 代码 | 热电偶的导线组件 | |
| +正极 | -负极 | |
| N | 镍铬硅 (NP) | 镍硅镁（NN） |
| K | 镍铬（KP） | 镍-铝（硅）(KN) |
| E | 镍铬（EP） | Cu-Ni<康铜> (EN) |
| J | 铁 (JP) | 铜镍<康铜> (JN) |
| T | 铜 (TP) | 铜镍<康铜> (TN) |
工作温度范围
| 直径/毫米 | 长时间工作温度/℃ | 短时工作温度/℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
| 热电偶编号索引 | 补偿线类型 | 使用分类 | 测量结温/℃ | 标准EMF值/μV | 精度等级 | 普通级 | ||
| 容差 μV | 热电动势范围 μV | 容差 μV | 热电动势范围 μV | |||||
| S或R | SC或RC | G | 100 | 646 | ±30 | 616~676 | ±60 | 586~706 |
| H | 100 | 646 | - | - | ±60 | 586~706 | ||
| 200 | 1 1441 | - | - | 1.381~1 501 | ||||
| K | KX、KCA | G | -25 | -968 | ±40 | -924~-1012 | ±80 | -880~-1056 |
| 或 KCB | 100 | 4 096 | 4 052~4 140 | 4 008~4 184 | ||||
| H | -25 | -968 | ±40 | -924~-1012 | ±88 | -880~-1056 | ||
| 100 | 4 096 | 4 052~4 140 | 4 008~4 184 | |||||
| 200 | 8 138 | 8 094~8 182 | 8 050~8 226 | |||||
| N | NX 或 NC | G | -25 | -646 | ±43 | -603~-689 | ±86 | -560~-732 |
| 100 | 2 774 | 2 731~2 817 | 2 688~2 860 | |||||
| H | -25 | -646 | ±43 | -603~-690 | ±86 | -560~-732 | ||
| 100 | 2 774 | 2 731~2 817 | 2 688~2 860 | |||||
| 200 | 5913 | 5 870~5 956 | 5 827~5 999 | |||||
| E | EX | G | -25 | -1432 | ±81 | -1 351~-1 513 | ±138 | -1 294~-1 570 |
| 100 | 6 319 | 6238~6400 | 6 181~6 457 | |||||
| H | -25 | -1432 | ±81 | -1 351~- 1513 | ±138 | -1 294~-1 570 | ||
| 100 | 6 319 | 6 238~6 400 | 6 181~6 457 | |||||
| 200 | 13 421 | 13 340~13 502 | 13 283~13 559 | |||||
| J | JX | G | -25 | -1239 | ±62 | -1 177~-1 301 | ±123 | -1 116~-1 362 |
| 100 | 5 269 | 5 207~5 331 | 5 146~5 392 | |||||
| H | -25 | -1239 | ±62 | -177~-1301 | ±123 | -1 116~-1 362 | ||
| 100 | 5 269 | 5 207~5 331 | 5 146~5 392 | |||||
| 200 | 10779 | 10 717~10 841 | 10656~10902 | |||||
| T | TX | G | -25 | -940 | ±30 | -910~-970 | ±60 | -850~-1000 |
| 100 | 4 279 | 4 249~4 309 | 4 189~4 339 | |||||
| H | -25 | -940 | ±48 | -892~-988 | ±90 | -850~-1 030 | ||
| 100 | 4 279 | 4231~4 327 | 4 189~4 369 | |||||
| 200 | ||||||||
尺寸范围
线材：0.10 至 8.0 毫米。
